CFS全自動過濾系統

產品展示 > 燭式過濾系統 > CFS全自動過濾系統

CFS全自動過濾系統

詳細介紹

一

、產品簡介

CFS全自動過濾系統又名燭式（濾餅層）過濾系統，集束管式過濾系統

。管式過濾機、精密過濾器

、自清式過濾器等

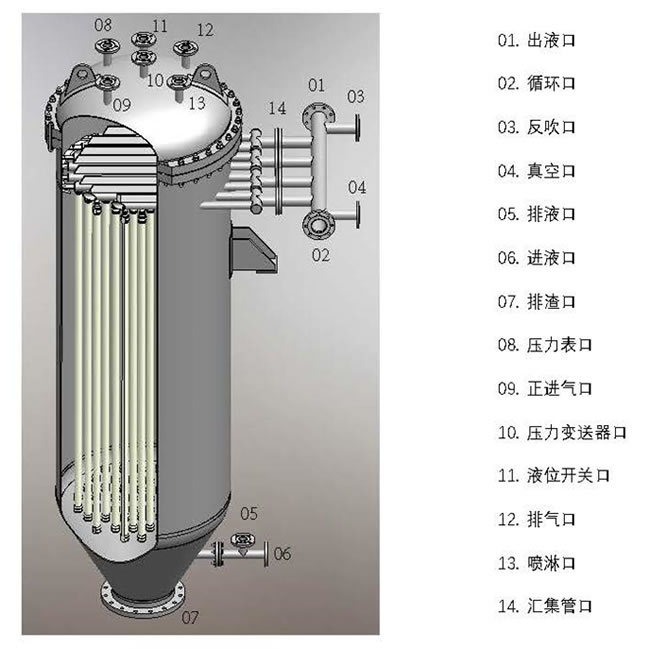

。其是在一個密閉的容器內配置多根濾芯，濾芯上套有專用濾布

，當濾液經過濾布時，固體顆粒會被濾布攔截

，利用架橋原理

，逐步攔截不同大小的顆粒，形成可以滿足過濾精度要求的濾餅層

，利用濾液自己形成的濾餅層進行有效過濾

。

CFS全自動過濾系統是格霖生（上海）環?div id="m50uktp" class="box-center"> ？萍加邢薰咀灾餮邪l(fā)

，設計，從濾芯骨架結構

，濾筒密封件

，濾筒卡箍及濾芯組件安裝到系統自動化應用工作模式均有系統的標準化設計，大大減少了應用中的繁瑣

，為客戶提供更優化，更方便的服務

。

二

、產品特點

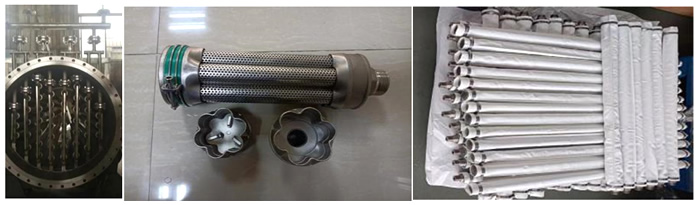

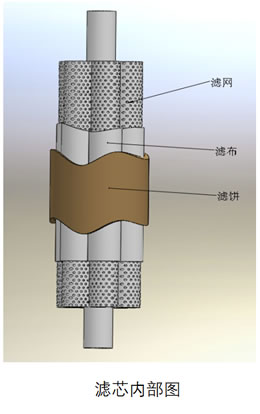

濾芯骨架設計采用六瓣梅花設計，上下端口采用模具化制造

，濾布在骨架上平滑過渡，有利于排凈濾桿內的液體

，增加濾芯承壓

、承重能力，有利于自動干燥脫餅

，其形式的獨特設計更增加了濾芯生產的一致性和可靠性

，同時還增強了濾餅脫餅期的附著性能和脫餅期的剝離性能。

三

、應用特點

l 全自動控制

，全密閉設計操作簡單

l 沒有耗材，濾材自動再生無需更換

l 過濾效率高

，可以實現微米級過濾

l 卸餅多種選擇，可實現漿料和干渣排放

l 可處理高固含量的物料

四

、產品功能

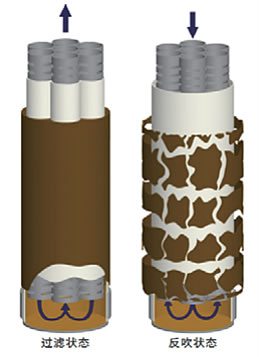

料液由物料泵輸送至過濾機內

，在差壓作用下，物料穿過濾布

，流出的清液通過梅花形多孔骨架流向燭管底部

，清液在中心管底部匯聚上升至匯集管排出

，在整個過濾過程中，濾餅穩定的附著在梅花瓣形燭管上

，通過控制反吹的氣流和壓力來實現自動卸料

。卸餅多種選擇，可實現漿料和干渣排放

。還可根據需要選擇：預涂

，循環過濾

，澄清過濾

，打漿，洗滌跟體積處理

，多次在線洗滌

，增稠，罐內溶解

，再過濾，干燥等更多功能性操作

。

五

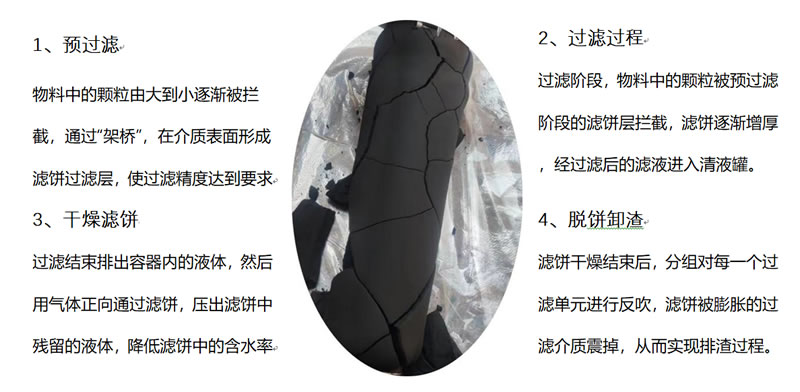

、工作流程

其他可選功能

助濾劑的預涂及計量添加工藝

濾餅的在線洗滌工藝

物料的增稠工藝

跟體積的批處理工藝

霧化噴淋清洗工藝

六

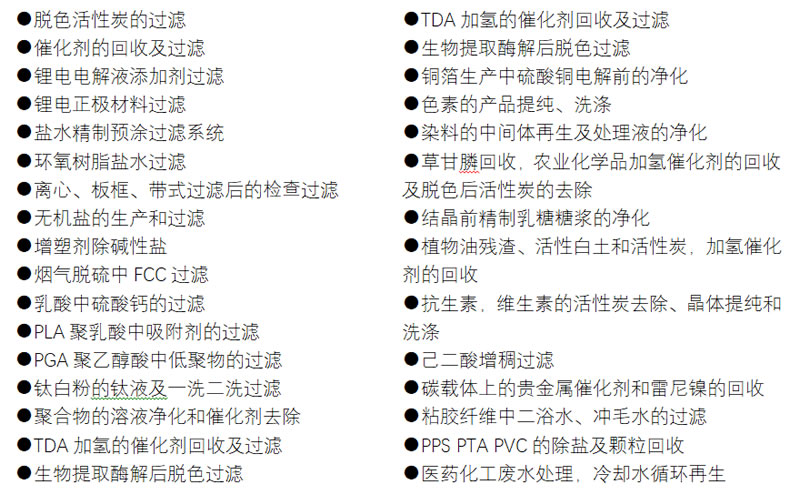

、典型應用

七

、產品選型

序號	產品型號	過濾面積（㎡）	外形尺寸	濾元尺寸	濾元數量
1	GLS-CFS-*-1	1	φ377*2000	φ60*760	7
2	GLS-CFS-*-3	3	Φ500*2500	φ60*1500	12
2	GLS-CFS-*-3	3	Φ600*2600	φ85*1600	10
3	GLS-CFS-*-5	5	Φ600*2500	φ60*1500	19
3	GLS-CFS-*-5	5	Φ700*2500	Φ85*1500	14
4	GLS-CFS-*-8	8	Φ600*3600	Φ60*2300	19
4	GLS-CFS-*-8	8	Φ800*2500	Φ85*1600	19
5	GLS-CFS-*-10	10	Φ800*3500	Φ85*2000	19
6	GLS-CFS-*-15	15	Φ1000*3500	Φ85*2000	28
7	GLS-CFS-*-20	20	Φ1100*4200	Φ85*2500	30
8	GLS-CFS-*-30	30	φ1200*4500	φ85*2500	44
9	GLS-CFS-*-45	45	φ1500*4800	φ85*2600	64
10	GLS-CFS-*-60	60	φ1800*5000	φ85*2500	91
11	GLS-CFS-*-70	70	φ1800*5000	Φ90*2500	98
12	GLS-CFS-*-80	80	Φ1900*5500	φ86*2500	120
13	GLS-CFS-*-100	100	φ2000*5500	φ86*2500	152
14	GLS-CFS-*-120	120	φ2200*6000	φ86*2600	172
15	GLS-CFS-*-150	150	φ2500*6400	Φ85*2600	214
