過濾洗滌干燥一體機

產品展示 > 過濾洗滌干燥一體機 > 過濾洗滌干燥一體機

過濾洗滌干燥一體機

詳細介紹

多功能過濾器是在一密閉容器內先后完成攪拌

、反應

、過濾

、清洗脫液

、干燥等工藝過程

。具有結構簡單

、工藝流程簡化

、生產效率高

、無交叉污染、物料更換便捷,自動化程度高等特點。設備分為一體式和分體式兩種結構

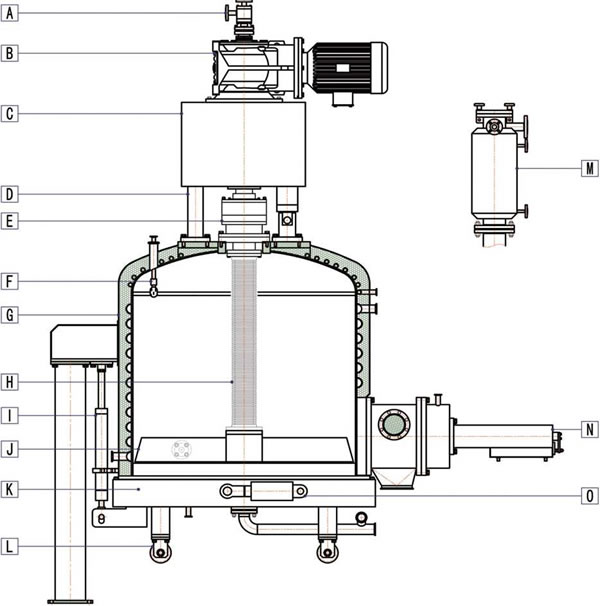

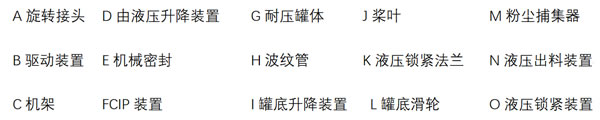

。主要由驅動裝置

、填料密封或機械密封、過濾器罐體

、攪拌系統、攪拌軸升降機構

、出料機構

、支架、現場操作安鈕

、主電控柜及液壓工作站等組成

。

工藝流程：

＞進料；

＞過濾：在真空或加壓狀態下實現固液分離

；

＞平料：攪拌器刮刀反向旋轉將濾餅表面的裂縫抹平

，避免洗滌液沿裂縫短路；

＞調漿和洗滌：通過旋轉噴淋球使清洗液均勻噴灑在容器內

，可實現內部清洗和濾餅淋洗

。通過升降攪拌器攪拌濾餅與淋洗液混合, 使物料得到充分洗滌；

＞干燥：在真空狀態下

，攪拌器正向旋轉將濾餅逐層刮松

，設備加熱系統均勻加熱濾餅，使淋洗液加速蒸發

，物料充分干燥

；

＞在線取樣：在干燥過程中可以通過粉體取樣閥進行物料取樣檢驗；

＞自動出料：干燥完成后

，攪拌器正向旋轉

，刮松并推動物料從設備側 出料口自動卸料；

＞ CIP在線清洗和SIP在線滅菌

；

產品特點：

＞在設備內可完成過濾

、洗滌和干燥等多種工序作業，全過程連續操作

，適用于無菌級與非無菌級的制藥

、化工等行業；

＞適合于固體含量多

，固相與液相分別需要回收使用的工況

；

＞設備的設計與裝配嚴格按照國家GMP要求進行，完全符合藥品生產工藝要求

，系統安全

、穩定、可靠；

＞與物料接觸的設備內表面平整

、光滑

、無死角，易于清潔與消毒

。經機械精細拋光或電解拋光

，設備內表面Raw 0.35UM,設備外表面 Ra W0.80UM ；

＞設備不對裝置之外的環境構成污染

，并妥善采取防塵

、防漏、隔熱及降噪等措施

。全封閉的工作狀態

，電機、減速機

、升降裝置采用罩殼防護

，夾套層外加保溫棉隔熱或保冷減少熱量損失與外界發生熱量交換以及對環境的影響；

，

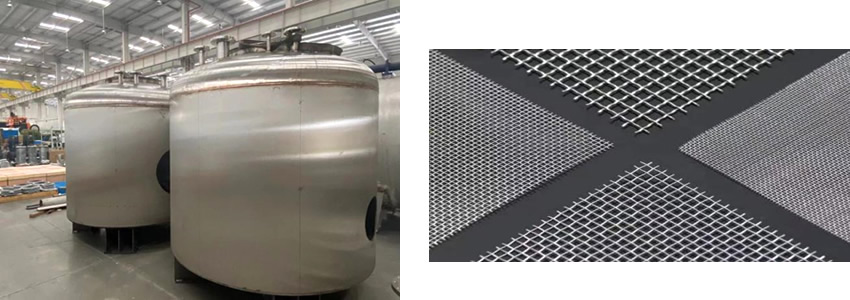

＞采用水平鋪設濾材

，一次過濾干凈徹底，無殘液

。濾材密封結構獨特

，更換濾材方便、快捷

；

＞嚴格采用安全可靠的防爆電器

，并設有消除靜電的滑輪及安全聯鎖功能、保險裝置等

；

＞干法雙端面機械密封

，氮氣保護與冷卻，攪拌軸裝有波紋管保護

；

＞自動出料

，避免污染；

＞具有在線清洗

，在線滅菌功能

；

基本參數：

型號 Model	過濾面積 Filtering Area	內徑 Inside Diameter	有效容積 (m3) EffectiveVolume	濾餅高度 (mm) Filter Cake Height	槳葉行程 (mm) Blade Lifting Height	電機功率 (KW) Motor Power	凈重(Kg) Net Weight	總高 Total Height
AF-300	0.075	325	0.050	100	125	0.37	600	2750
AF-500	0.185	500	0.150	150	200	1.5	1500	3000
AF-600	0.275	600	0.200	150	200	2.2	1800	3200
AF-800	0.50	800	0.350	150	200	3	2000	3500
AF-1000	0.785	1000	0.600	200	250	5.5	2750	3750
AF-1200	1.0	1200	1.0	200	250	5.5	3750	4000
AF-1600	2.0	1600	2.0	250	300	15	5750	4500
AF-2000	3.0	2000	3.0	300	350	18.5	8250	4750
AF-2400	4.50	2400	5.0	300	350	22	11000	4750
AF-2600	5.25	2600	6.0	400	450	22	12600	5000
AF-2800	6.0	2800	7.50	400	450	30	14000	5000
AF-3000	7.0	3000	8.50	400	450	30	16500	5250
AF-3200	8.0	3200	10.0	500	550	37	18000	5500
AF-3600	10.0	3600	12.5	500	550	45	20000	5750
